ỨNG DỤNG AS400 ĐIỀU KHIỂN CÔNG NGHIỆP

1. Giới thiệu cổng AS400 trên 3C3 EX SANTAK và AS400 Card SANTAK

Bản chất của cổng AS400 là đầu ra của các Relay và đường vào điều khiển Shutdown UPS từ xa phục vụ cho các ứng dụng giám sát và điều khiển công nghiệp cũng như một số nhu cầu khác.
Giao tiếp qua công DB-9

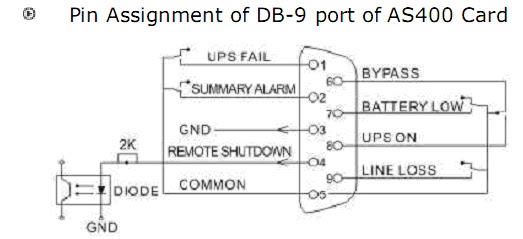

Ảnh AS400 Card (Option đối với các dòng sản phẩm SANTAK Online từ C1K~3C20KS):

Card AS400

AS400 mini

– AS400 trên 3C3 EX SANTAK (Tích hợp sẵn trên máy):

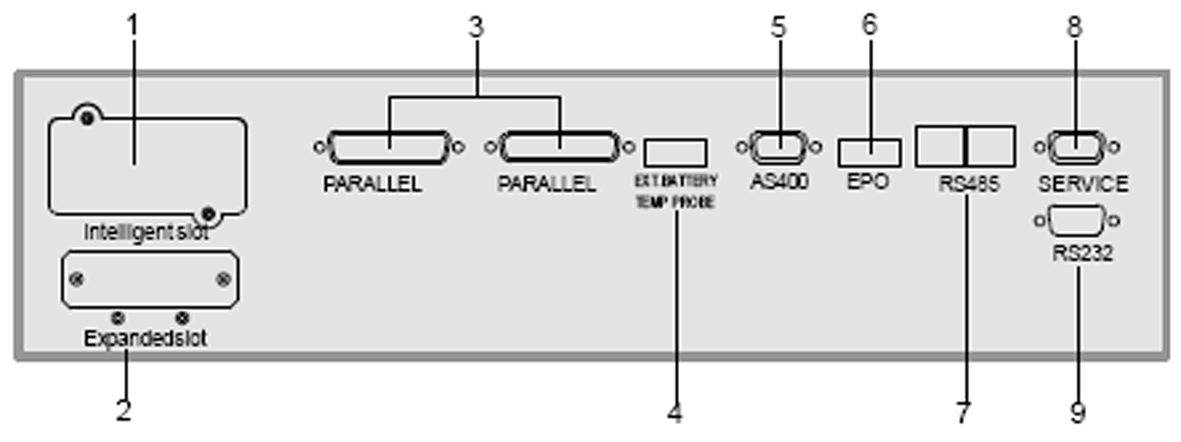

1. Khe cắm thông minh

2. Thiết kế sẵn khe cắm mở rộng (các sản phẩm 3C3 EX 60KS / 80KS không có cổng này).

3. Cổng kết nối song song các UPS.

4. Cổng kết nối thiết bị kiểm soát nhiệt độ Acquy.

5. Cổng AS400.

6. Cổng EPO – tắt nguồn khẩn cấp.

7. Cổng RS485

8. Công Service

9. Cổng RS232

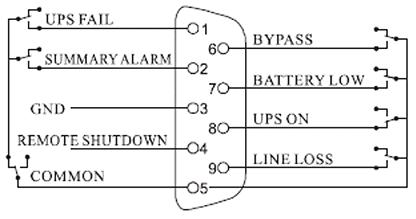

1.1 Sơ đồ chân relay:

Bảng 1.1 các chân cổng AS400 SANTAK:

TT Các chân	Mô tả chức năng	I/O
Chân 1	UPS lỗi	O
Chân 2	Cảnh báo chung các lỗi	O
Chân 3	GND	I
Chân 4	Điều khiển tắt từ xa	I
Chân 5	Chung các relay	O
Chân 6	UPS hoạt động Bypass	O
Chân 7	Acquy yếu	O
Chân 8	UPS được bật	O
Chân 9	Nguồn điện lưới lỗi	O

1.2 Tham số điện cổng DB-9 của cổng AS400 trên 3C3 EX và Card AS400 SANTAK:

Bảng 1.2 Tham số điện các Relay cổng AS400

PARAMETER		SYMBOL	MAX	UNIT
Relay	DC Voltage	V_DC	24	V
Relay	DC Current	I_DC	1.0	A
Diode	Revese Voltage	V_R	6	V
	Forward Current	I_F	80	mA
	Peak Forward Current	I_F(peak)	1	A

Chú ý: Nếu không cần điều khiển Shutdown từ xa bằng cổng AS400 thì chân 3&4 để trống.

Tín hiệu điều khiển tắt từ xa được đưa vào chân 3 và chân 4 ở mức cao (5~12V_DC) trong khoảng 3~10 giây UPS sẽ tắt.

1.3 Mô tả chi tiết chức năng mặc định cho cổng AS400 SANTAK:

Bảng 1.3

UPS thực hiện	Lý do
Chân 1, 5 đóng	UPS có lỗi bên trong
Chân 2, 5 đóng	UPS lỗi, nguồn điện lưới lỗi, Acquy yếu, UPS hoạt động bypass
Chân 6, 5 đóng	UPS hoạt động Bypass
Chân 7, 5 đóng	Acquy yếu
Chân 8, 5 đóng	UPS làm việc trong điều kiện bình thường
Chân 9, 5 đóng	Nguồn điện lưới lỗi

Ghi chú: Nguồn điện lưới lỗi có thể là: Mất điện lưới ngõ vào cấp cho UPS, sai thứ tự pha, điện áp ngoài dải (thấp hoặc cao) hoạt động của UPS, tần số ngõ vào ngoài dải (thấp hoặc cao) hoạt động của UPS…

Đối với cổng AS400 trên dòng 3C3 EX SANTAK 20/30/40/60/80KS

Các chân: 1, 2, 7, 9

Có thể cấu hình được các chức năng khác như sau (Bảng 1.4):

Bảng 1.4: Bảng cấu hình các chức năng khác đối với các chân: 1, 2, 7, 9

STT	Chức năng	STT	Chức năng
1	UPS ON	2	Battery mode
3	Bypass on	4	Shutdown active
5	Fault	6	INV-Fault
7	Bypass – Fault	8	Charge fail
9	Temp. Warning	10	Battery backup time below min.value…
11	Overload	12	Line loss
13	Bypass loss	14	Batt. temperature
15	Battery 25	16	Battery 50
17	Battery 75	18	Battery 100
19	Load 25	20	Load 50
21	Load 75	22	Load 100
23	Load 105	24	General Alarm

(Liên hệ trung tâm DVKH SANTAK nơi gần nhất để được tư vấn và hỗ trợ cấu hình các chức năng trên)

2. Một số ứng dụng cổng AS400 trong giám sát và điều khiển

Sản phẩm UPS SANTAK tích hợp nhiều tính năng giám sát và điều khiển cao cấp.

Sau đây là ví dụ đơn giản của việc ứng dụng cổng AS400 tích hợp sẵn trên UPS 3C3 EX SANTAK.(Ngoài ra nếu có nhu cầu khách hàng có thể lựa chọn thêm các phương thức điều khiển khác như: Qua mạng LAN, WAN, INTERNET, CMC Card – giám sát và điều khiển đồng thời nhiều UPS, cập nhật trạng thái UPS tin nhắn SMS …)
